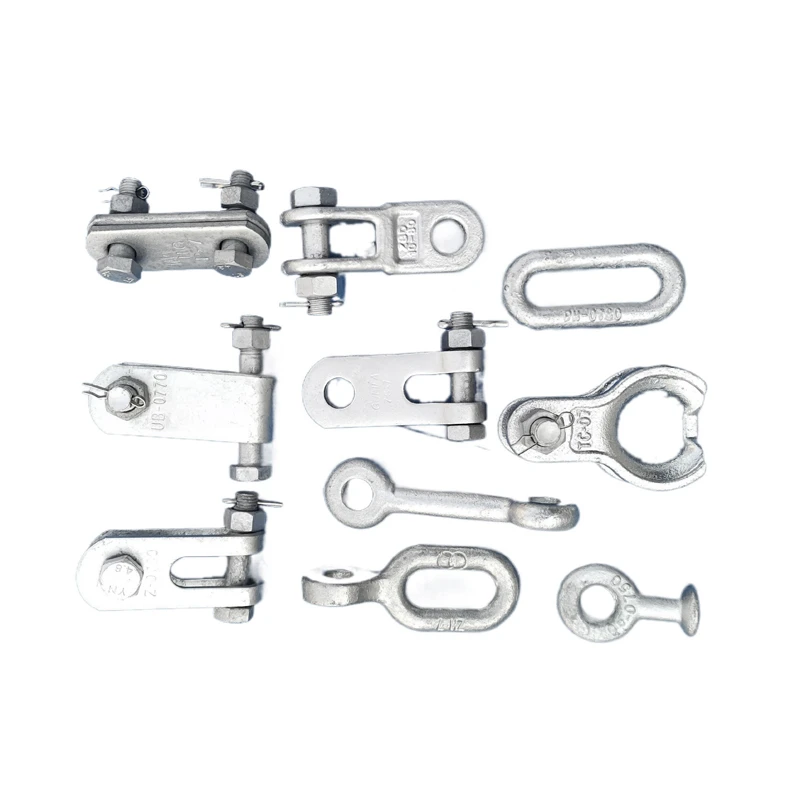

Clevis UB

Il-clevis UB huwa komponent importanti użat biex jgħaqqad wajer overhead u spag iżolatur, użat ħafna fis-sistema tal-enerġija, biex jittrasferixxi tagħbija mekkanika, tagħbija elettrika u protezzjoni. Din li ġejja hija introduzzjoni dettaljata tal-clevis UB:

Karatteristiċi strutturali:It-tarf ta 'fuq tal-pjanċa mdendlin UB huwa konness ma' bolt tal-virga twila u driegħ trasversali, u l-bolt iġorr l-istat tal-istress tal-pjan ta 'shear doppju. It-tarf t'isfel tal-pjanċa mdendlin UB huwa ġeneralment mod ta 'konnessjoni tal-ħawt, inkluż tip ta' pjanċa waħda u tip ta 'pjanċa doppja. It-tarf ta 'fuq jifforma l-assi ta' rotazzjoni ta 'quddiem u ta' wara, il-parti t'isfel tifforma l-assi ta 'rotazzjoni tax-xellug u tal-lemin, u ż-żewġ assi jiffurmaw Angolu ta' 90 grad

Użi Ewlenin:Il-pjanċa mdendla UB tintuża prinċipalment biex tikkonnettja wajer ta 'l-għoli u spaga iżolatur, li ġġorr ċertu tagħbija tensili, adattata għal diversi livelli ta' vultaġġ ta 'morsa tal-linja tas-sospensjoni l-ewwel biċċa tal-ħardwer

Differenza funzjonali:Il-pjanċa tal-Angolu t-tajba tista 'tbiddel id-direzzjoni tal-konnessjoni b'90 grad, filwaqt li l-pjanċa UB tintuża prinċipalment biex tiffissa u tittrasferixxi t-tagħbija, u m'għandhiex il-funzjoni li tbiddel id-direzzjoni.

Xenarju ta' applikazzjoni:Il-bord imdendel UB spiss jintuża fl-assemblaġġ ta 'sekwenza tal-jumper overhead, u l-bord imdendel tal-Angolu dritt jintuża aktar f'postijiet fejn id-direzzjoni tal-konnessjoni teħtieġ li tinbidel.

Il-clevis UB huma disponibbli f'varjetà ta 'mudelli, kull wieħed bid-daqs ewlieni speċifiku tiegħu, it-tagħbija nominali tal-falliment, u l-piż. Pereżempju, id-daqs ewlieni tal-pjanċa UB tal-mudell UB-7 huwa 18mm x 16mm, it-tagħbija nominali tal-ħsara hija 70kN, u l-piż huwa 0.75kg

Mudelli oħra, bħal UB-10, UB-12, u UB-16, għandhom parametri differenti biex jissodisfaw ir-rekwiżiti ta 'xenarji ta' applikazzjoni differenti
